紅光理療技術憑借其非侵入性、安全性及在皮膚修復、消炎止痛、組織再生等領域的顯著效果，正日益成為醫療與家庭健康管理的重要工具。而在這類設備的核心光路系統中，光學濾光片扮演著至關重要的“光學守門員”角色，其性能直接決定了治療光的純度、效率與安全性。

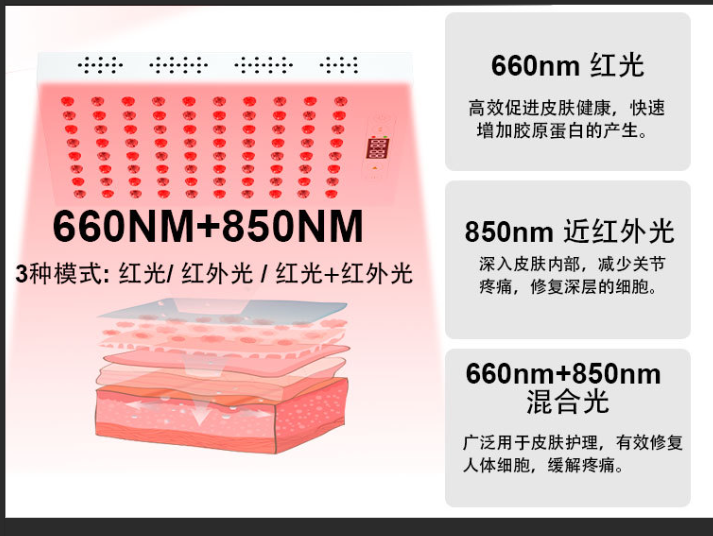

 （圖源網絡，侵刪）

一、紅光理療儀產品介紹

紅光理療儀利用特定波長（通常在600-700納米范圍內，尤以630nm、660nm附近為主）的低強度光輻射（LLLT）作用于生物組織。其核心作用機制是：

靶向線粒體：紅光光子被細胞色素C氧化酶等線粒體內色基吸收。

促進ATP合成：增強細胞能量代謝，提升三磷酸腺苷（ATP）產量。

調節活性氧：誘導產生有益的活性氧（ROS），激活細胞內信號通路（如NF-κB、MAPK/AP-1）。

促進修復再生：最終促進細胞增殖、膠原蛋白合成、血管生成，并減輕炎癥反應。

現代紅光理療儀通常采用高亮度LED陣列作為光源，因其效率高、壽命長、波長相對集中且易于控制。設備結構緊湊，面向專業醫療（如康復科、皮膚科）和家用保健市場。

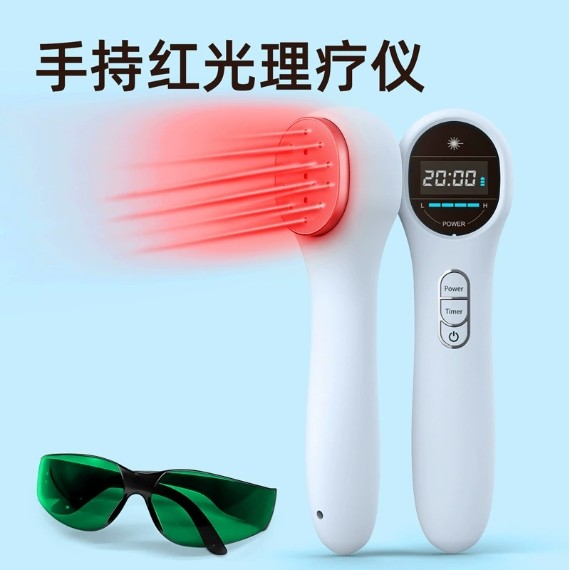

（圖源網絡，侵刪）

二、光學原理與光路系統分析

紅光理療儀的光路系統雖較激光器簡單，但為實現安全有效的治療，仍需精心的光學設計：

1.光源：高功率紅光LED芯片是主流光源。其發光光譜具有一定寬度（半高寬FWHM約20-40nm），并包含少量不需要的波長（如深紅光、近紅外甚至可見光雜散光）。

2.初級光學元件：

反射杯/反光罩：位于LED芯片周圍，將向側面和后方發射的光線反射向前方，提高光源的光利用效率。

一次光學透鏡：通常集成在LED封裝頂部（如硅膠透鏡），對LED發出的光進行初步匯聚或擴散，控制初始光束角度。

3.核心元件：光學濾光片

核心任務：精確地“篩選”光線，只允許目標治療波段（如630±10nm,660±10nm）高效通過，同時最大程度地阻隔（截止）非治療波長，特別是可能帶來熱效應風險的近紅外光（>700nm）以及無治療作用的可見雜散光（<600nm）。

位置：通常緊貼或靠近LED光源/一次透鏡之后，置于光束路徑上。在陣列式設備中，可能是一塊覆蓋多個LED的大尺寸濾光片，或是每個LED單元配備小型濾光片。

4.次級光學元件：

二次光學透鏡/導光板：對經過濾光片后的“純凈”治療光進行整形。目標是將光均勻地分布到需要照射的治療區域表面。

擴散片/勻光板：使光斑更均勻，消除LED點狀光源痕跡。

聚焦/準直透鏡：（在某些設計中使用）提高特定小區域的能量密度。

5.出光窗口：設備接觸或靠近皮膚的表面，通常為透明或微擴散的保護層（如PC/PMMA）。

光路流程簡述

`LED光源`→`反射杯/一次透鏡`(匯聚/收集光)→`關鍵：光學濾光片`(過濾非治療波長)→`二次光學透鏡/勻光元件`(光束整形與均勻化)→`出光窗口`→`作用于人體組織`

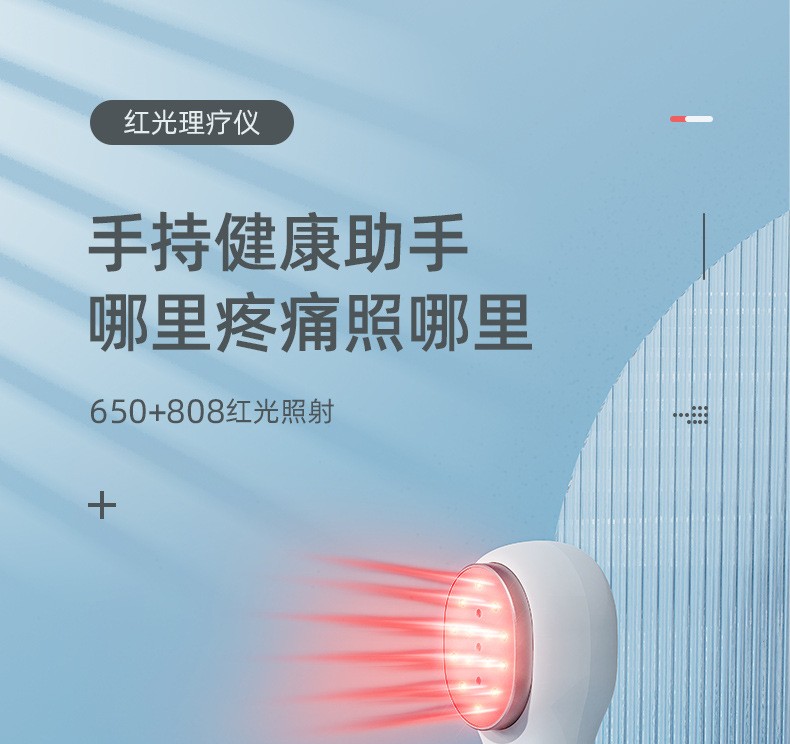

(650+808紅外照射紅光理療儀）

三、光學濾光片應用元件深度分析

光學濾光片是紅光理療儀實現精準光譜輸出的核心保障。其性能要求極為嚴格：

1.核心類型：窄通濾光片

功能：允許特定波長范圍（通帶）的光高透射，同時強烈抑制該范圍之外（阻帶）的光。

關鍵參數：

中心波長：與目標治療波長匹配（如660nm）。

通帶寬度：通常設計為較窄（如±10nm,±15nm），以確保光譜純度，避免無效或有害波長。過寬會降低選擇性，過窄可能犧牲過多光功率。

峰值透射率：通帶中心波長處的最高透光率。要求極高（>90%，甚至>95%），以最大化利用寶貴的治療光能量，提升設備效率，縮短治療時間。

截止深度：阻帶（特別是近紅外區）對光線的抑制能力。通常用光密度表示，要求高OD值（OpticalDensity）。例如：

OD3表示透射率T=10?3=0.1%

OD4表示T=0.01%

紅光理療濾光片對近紅外的截止要求常達OD4甚至OD6以上，確保近紅外能量被幾乎完全消除。

截止陡度：從通帶到阻帶的過渡速度。要求陡峭，在通帶邊緣迅速達到高截止深度，避免在目標波長附近損失有效光或在截止區附近有泄露。

熱穩定性：高功率LED工作時會產生熱量。濾光片的光學性能（中心波長、透射率）需在設備工作溫度范圍內保持穩定，避免性能漂移導致光譜偏移或效率下降。

角度依賴性：光入射角度變化時，濾光片的透射特性（尤其是中心波長）可能發生偏移。設計需考慮設備實際光束角度范圍，或選用角度不敏感設計。

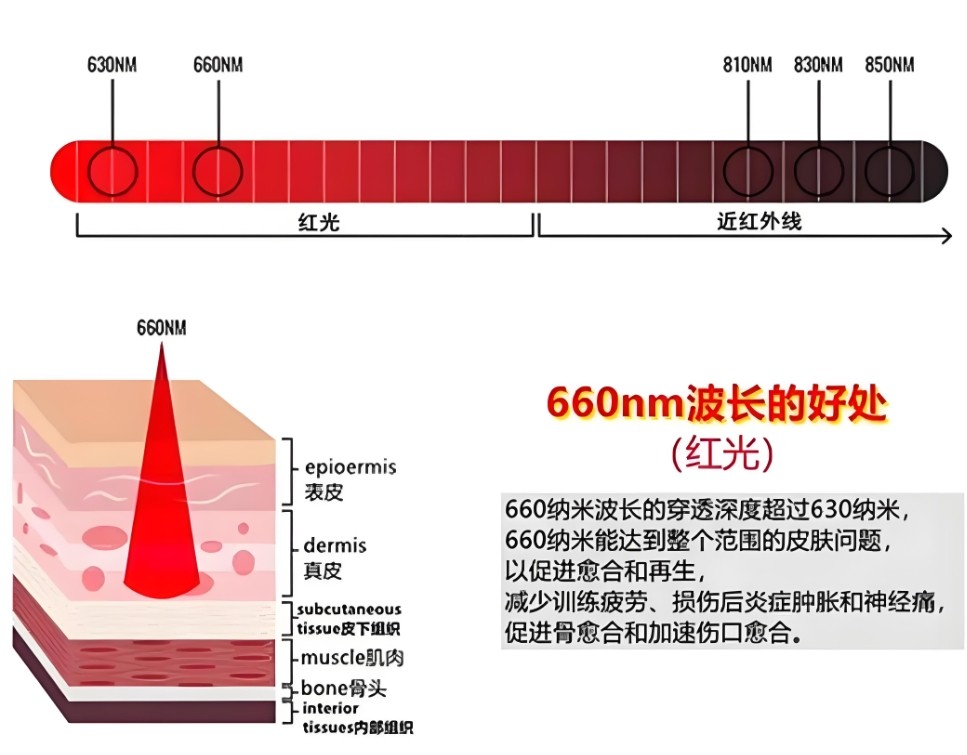

（660nm對人體皮膚的作用）

2.制造工藝與材料：

鍍膜干涉濾光片：當前絕對主流技術。

原理：在光學級玻璃或石英基底上，交替真空鍍制數十層甚至上百層不同折射率的介質膜（如SiO?,TiO?,Ta?O?,Nb?O?）。利用光波在薄膜界面產生的干涉效應實現特定波長的選擇性透射和反射。

優點：光譜控制精度高、截止深度大、陡度好、峰值透射率高、可定制性強、性能穩定可靠。

基底：需高透過率、低吸收、良好熱穩定性和機械強度的材料，如Borofloat玻璃、石英。

有色玻璃濾光片：通過摻入特定金屬離子（如鎘、硒）吸收特定波長。

缺點：選擇性較差（通帶寬、截止陡度低）、峰值透射率通常較低（<80%）、對近紅外的截止能力有限，難以滿足高性能紅光理療要求?，F已較少用于核心治療波長過濾。

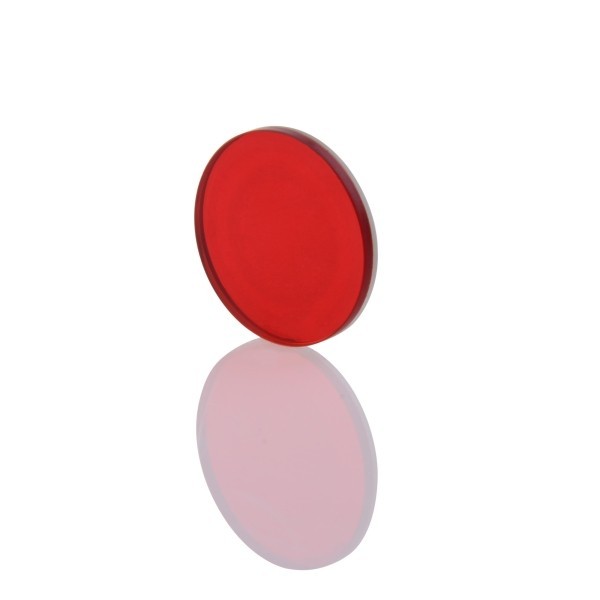

（BP660窄帶濾光片）

3.在紅光理療儀中的關鍵作用：

確保療效：只讓具有明確生物刺激效應的目標波長（600-700nm）高效到達組織，最大化光子利用效率。

保障安全：徹底消除近紅外熱效應風險（灼傷、深層組織過熱），避免雜散光干擾或潛在生物效應不明波長的影響。

提升效率：高透射率意味著更多的治療光輸出，縮短單次治療所需時間或允許使用更低功率（更節能）的LED。

保證一致性：穩定的濾光片性能是設備輸出光譜長期穩定、治療效果可重復的基礎。

四、性能對比與選型考量

選擇建議：專業級和追求高品質的家用紅光理療儀應選用高性能鍍膜干涉濾光片。其卓越的光譜控制能力和安全性是設備有效性和可靠性的基石。切勿為降低成本犧牲濾光片的核心性能。

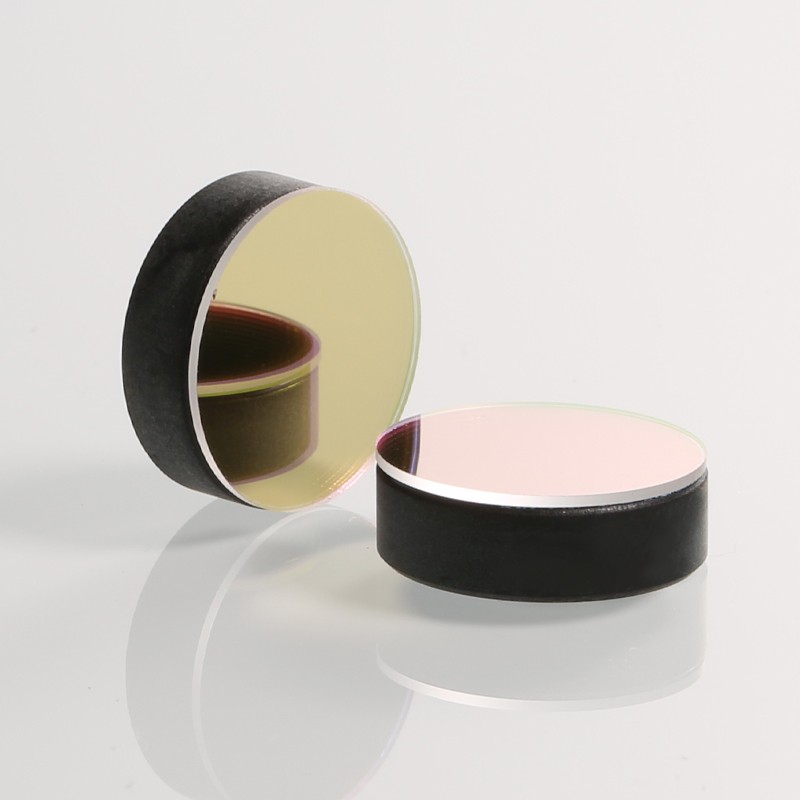

（BP850窄帶濾光片）

光學濾光片絕非紅光理療儀中一個簡單的附屬部件，它是實現安全、精準、高效光療的核心光學引擎。高性能的鍍膜干涉帶通濾光片，通過其嚴苛的通帶控制、極高的峰值透射率和近乎絕對的近紅外截止能力，確保了寶貴的治療光子精準地輸送到目標組織，同時將潛在風險徹底隔絕。隨著紅光治療應用領域的不斷拓展（如神經修復、肌肉恢復、毛發再生等）和研究的深入，對治療波長的精準性與光譜純度的要求只會越來越高。因此，持續優化濾光片的設計與制造工藝（如開發更寬角度不敏感、更高損傷閾值、更低成本的方案），提升其性能極限，將是紅光理療設備技術發展的重要方向，最終推動這一非侵入性治療技術為人類健康帶來更大的福祉。

注：本文著重于光學濾光片的技術分析。實際紅光理療效果受多種因素影響（功率密度、照射時間、頻率、個體差異、治療部位等），使用請遵醫囑或產品說明。
